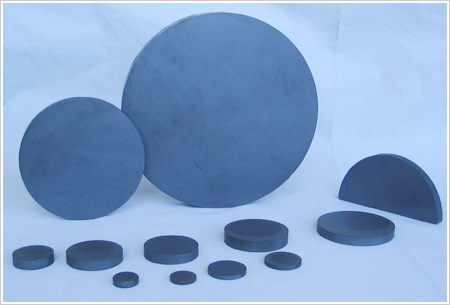

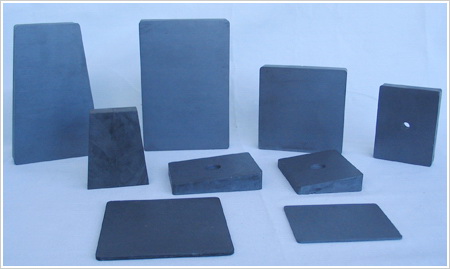

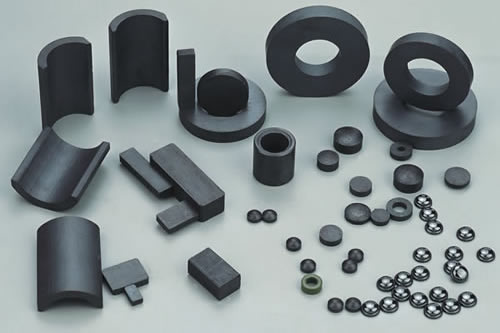

永磁铁氧体是以 SrO或BaO及Fe2O3为原料，通过陶瓷工艺方法制造而成。由于其原料价格便宜，而且生产工艺相对简单，所以其成品价格较其它磁铁而言相对低廉。铁氧体磁铁的主要原料是氧化物，所以不受环境或化学物质（除强酸外）影响而腐蚀，故表面不需要电镀处理。主要应用于工艺品，吸附件，玩具，电机，扬声器等。
生产流程：
配料---->预烧---->破碎---->球磨---->制粉---->干压磁场成型/干压成型/湿压磁场成型----->烧结---->机械加工---->检验---->包装
性能表：
|
Mat. |
Br |
bHc |
iHc |
BHmax |
||||
|
mT |
KG |
KA/m |
KOe |
KA/m |
KOe |
KJ/m³ |
MGOe |
|
|
Y10T |
200~235 |
2.0~2.35 |
125~160 |
1.57~2.01 |
210~280 |
2.64~3.52 |
6.5~9.5 |
0.8~1.2 |
|
Y20 |
320~380 |
3.2~3.8 |
135~190 |
1.70~2.38 |
140~195 |
1.76~2.45 |
18.0~22.0 |
2.3~2.8 |
|
Y22H |
310~360 |
3.1~3.6 |
220~250 |
2.77~3.14 |
280~320 |
3.52~4.02 |
20.0~24.0 |
2.5~3.0 |
|
Y23 |
320~370 |
3.2~3.7 |
170~190 |
2.14~2.38 |
190~230 |
2.39~2.89 |
20.0~25.5 |
2.5~3.2 |
|
Y25 |
360~400 |
3.6~4.0 |
135~170 |
1.70~2.14 |
140~200 |
1.76~2.51 |
22.5~28.0 |
2.8~3.5 |
|
Y26H |
360~390 |
3.6~3.9 |
220~250 |
2.77~3.14 |
225~255 |
2.83~3.21 |
23.0~28.0 |
2.9~3.5 |
|
Y27H |
370~400 |
3.7~4.0 |
205~250 |
2.58~3.14 |
210~255 |
2.64~3.21 |
25.0~29.0 |
3.1~3.7 |
|
Y30 |
370~400 |
3.7~4.0 |
175~210 |
2.20~2.64 |
180~220 |
2.26~2.77 |
26.0~30.0 |
3.3~3.8 |
|
Y30BH |
380~390 |
3.8~3.90 |
223~235 |
2.80~2.95 |
231~245 |
2.90~3.08 |
27.0~30.0 |
3.4~3.7 |
|
Y30-1 |
380~400 |
3.8~4.0 |
230~275 |
2.89~3.46 |
235~290 |
2.95~3.65 |
27.0~32.0 |
3.4~4.0 |
|
Y20-2 |
395~415 |
3.95~4.15 |
275~300 |
3.46~3.77 |
310~335 |
3.90~4.21 |
28.5~32.5 |
3.5~4.0 |
|
Y32 |
400~420 |
4.0~4.2 |
160~190 |
2.01~2.38 |
165~195 |
2.07~2.45 |
30.0~33.5 |
3.8~4.2 |
|
Y33 |
410~430 |
4.1~4.3 |
220~250 |
2.77~3.14 |
225~255 |
2.83~3.21 |
31.5~35.0 |
4.0~4.4 |
|
Y35 |
400~410 |
4.00~4.10 |
175~195 |
2.20~2.45 |
180~200 |
2.26~2.51 |
30.0~32.0 |
3.8~4.0 |
